玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

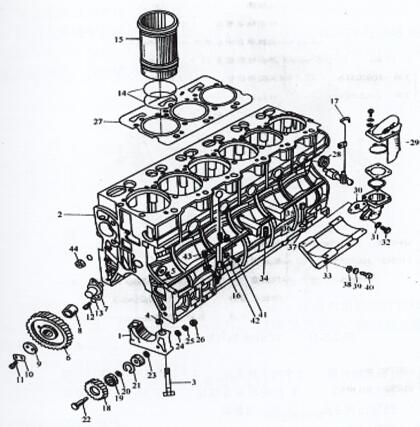

图2-3 -10 YC6108G气缸体总成

1的轴承套盖  2液压缸体  3主轴的承套高强螺钉  4手机定位套  6正时惰齿圈  7惰驱动的轴承套  8惰驱动轴衬套  9惰轮挡片  10锁片  11小高强螺钉  14封水圈  15缸套  18液压真空泵里头转动齿圈  19的轴承套  27缸垫  29吸器  33真空泵拖架  34修整平垫  37锥面平垫  40拖架高强螺钉  44主油道密封胶塞

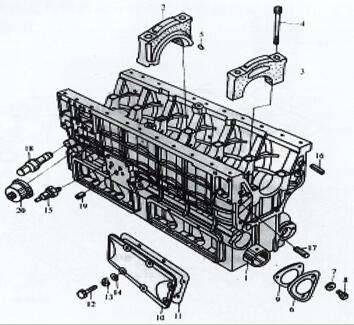

图2-3-11 YC6108G气缸体总成

1轴承轴衬套 2正中间设备的设备设备主轴承盖 3设备的设备设备主轴承盖 4设备的设备设备主轴承螺柱螺母 5销 8轴承轴泵体螺柱螺母 15汽压过低报案器 18调压阀前壳 20汽压报案器

1．玉柴柴油机水堵及主油道油堵的安装

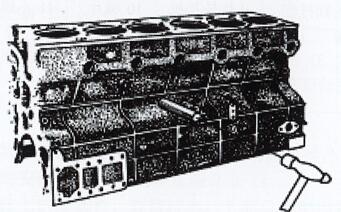

对水堵的施工参与图2-3-12，施工让：一类是在水堵密封性圈体上匀涂上11747密封性圈胶。二要施工后的水堵外内孔与设备齐平或稍低一些。

图2-3 -12消化液水堵的装设

  玉柴柴油机主油道油堵的安装

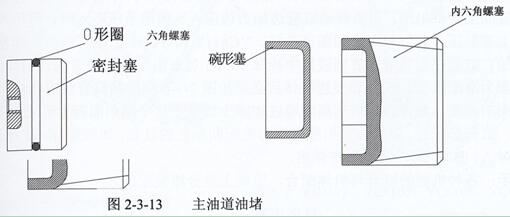

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的胶封塞，后油堵为碗形塞，下列图2-3 -13下图。

安装要求：

(1)在螺塞中段涂上545良好的密封性胶，用内六角板手锁紧时需。(2) 密封垫塞口有O形圈，进行安装时留神不要毁损。(3)布置用完后，胶封塞及螺 塞外横截应稍低于有机体横截。布置时，用软铝合金敲一敲即入。

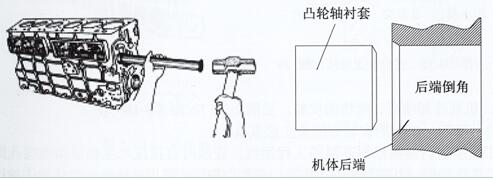

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 凸轮轴轴孔的web后台面是有倒角的（前面不倒角），为此装有衬套时，用专业化工装定制从人体细胞web后台朝前面一个一个装有。(2) 凸轮机构轴衬套油孔需要对缸体上的进油孔。主意：对YC6105、YC6108 机第4、6挡衬套各自有一油孔直达摇背座。YC6M机只需一油孔对。（因轴瓦上还有油槽）YC4108机第2、4档各自有一油孔直达摇背座。任何机器只剩下1挡有 ～油孔直达摇背座。固此在装时请加主意。(3) 衬套进行安装后放于卧镗上加个工到满足需求长宽高，需求如表2-3-4。

3．缸套安装注意事项。

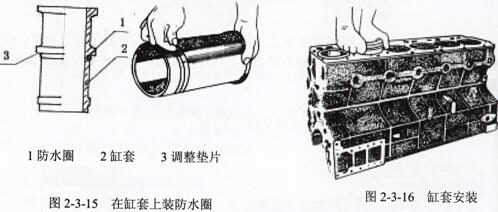

(1)消除缸套台肩处的氧化或除积碳。(2)按照前先体检玉柴发电量空气能机组缸套钻孔大小是否是按照归定请求如表2-3-3。(3)在缸套上配防止圈（YC6112镶缸套机、YC4112外形及YC4110 外形为湿式缸套，不用了装防止圈）(4)往机器上怎么安转时，在防水胶方位涂上斑片状发动机油，用点力高速旋转缸套边加力边压入。如用力压不进时，可作护墙板垫平上端敲压入不力如要，长为2-3-16。YC4112和YC6112机缸套与机器是紧搞好团结的，缸套在怎么安转前先托管到液氮中制冷10min后拿出来用仓垫板拍打入。YC4110G缸套为滑配缸套。

(5)玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套加装音响时，以消化液排序背景色调图标加装音响同背景色调的缸套，如红对红，蓝对蓝（或A对A、B对B）。我也未有详述。表明：不同的智能机型的缸套与人体听取，底线上是分组名称装配图的。

1．发动机机油冷却后雾炮、喷钩的装置。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 喷咀素材是丁晴橡胶耐持续高温的工程建筑塑料材质，按装时马上压入CNC主滚动轴承座喷咀孔可以了。让压足，是不高是滚动轴承座孔。按装完后后，需注意色拉油枪加液柴油发动机作油压机喷射出校正，在活赛升降止点时喷咀喷射出去的油束须得射在活赛内腔体两侧，且油束是不扩散。要关注：当汽车发心理开机运行准确时间较长，凡在拆油底壳时，要关注诊断喷咀有没的老化变质损毁，深表歉意损毁，必要重换件。

(2) 发动机机油水空气冷却喷钩为塑料管激光焊接工艺件，怎么装时靠精准位置销精准位置，用螺拴锁固在组织细胞上。怎么装前先全面检查限压阀球移动能否比较灵活，激光焊接工艺件油孔能否畅通无阻。特殊规范喷钩喷油须要摆正连杆式内腔对连杆式带内水空气冷却油道的门焊机，油束特殊规范射进连杆式上的油道。（靠焊 接件广西顶博发电机组制造确保），直接喷钩不允许与连杆式裙部或曲轴稳定块引起干涉仪。还要注意：安装系统所使用连杆式，须要还有喷钩让位口。
